除尘骨架与布袋的规格



布袋除尘器布袋规格，外滤式圆形滤袋的直径为114～200mm，长为2～9mm，常用的规格为直径120～160mm，长度为2～6mm。



内滤式圆形滤袋一般直径为130～300mm，长度为1800～12000mm。



扁形滤袋多为外滤式，规格多为1000～2000mm，较大的可达2000～2000mm。



确定除尘布袋尺寸要考虑许多因素。先说除尘布袋的长度，在处理烟气量，过滤速度及除尘布袋直径相同的情况下，增加除尘布袋长度可以减少数量，从而缩小占地面积，减少清灰系统的电磁阀，脉冲阀，喷吹管等部件，节省投资，还可以缩短清灰周期





选择长布袋注意的几个事项：



袋式除尘器内除尘骨架相当于我们的肋骨，起到 重要的作用，和布袋配合尺寸正好合适，不伤布袋，脉冲阀喷吹的时候几公斤压力喷上去和除尘布袋之间也会有很好的空间可以膨胀，经得起反复的喷塑几万次，然后这个配合间隙厂家一定问好了花板孔尺寸然后一定要掌握好的； 但另一方面，加长，除尘器箱体也要向上延伸，其构件强度 得加大，使设备整体费用提高；



长布袋选用的缺点：



从脉冲喷吹来看，要使除尘布袋全长得到有 效的清灰，务必在喷吹的一端应用足够大的喷吹压力，除尘布袋愈长，需要的压力愈大，喷吹端 愈易损坏；除尘布袋加长，由滤料支承的重量加大，张力也加大，如果顶部张力太大，可能将线缝拉破；在线清灰时，愈长，脱离的粉尘返回的可能性越大；如果离线清灰，则除尘布袋愈长，清灰后暂停的时间也要延长，清灰的分室恢复过滤越慢；此外，太长则安装，维护，检查都会不便；除尘器如果装在室内，除尘布袋长度还要考虑建筑高度问题。

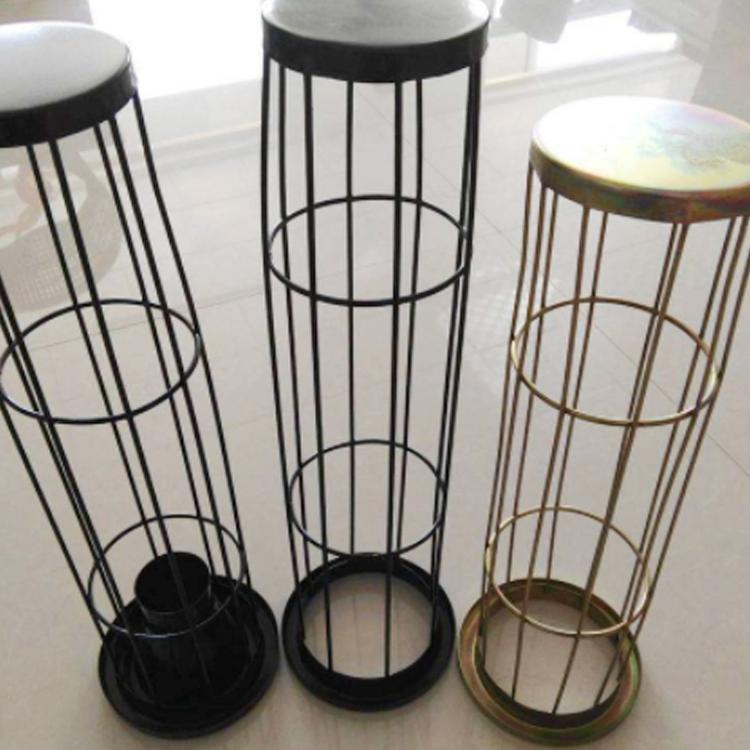

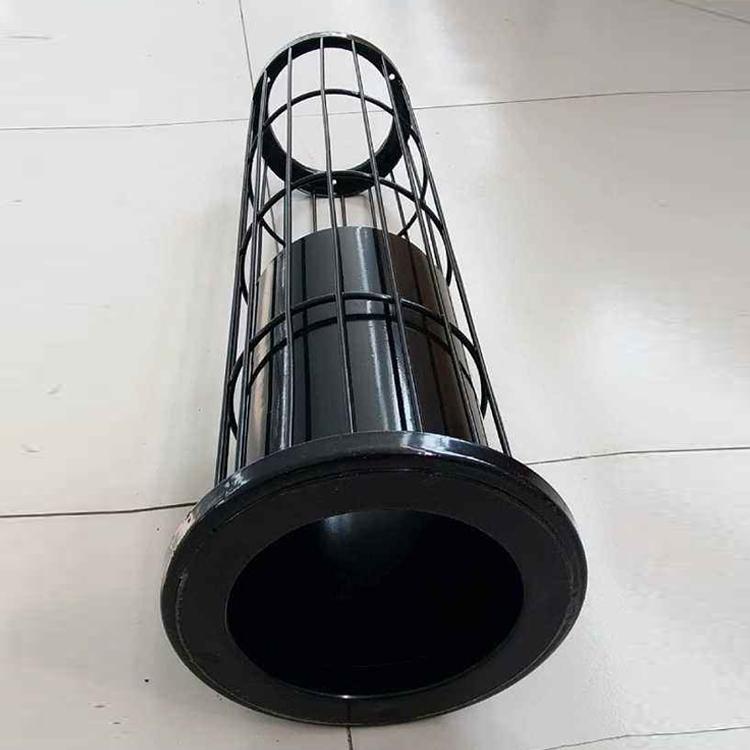

除尘骨架规格：



除尘骨架和布袋之间外径相差尺寸：具体要看布袋材质，如果布袋是常温除尘布袋，既涤纶针 刺毡、防静电涤纶针 刺毡、拒水防油涤纶针 刺毡、三防涤纶针 刺毡、208、729、黄中温涤纶针 刺毡等，除尘骨架的外径和话板孔内径需要相差10mm间隙；但是假如除尘布袋材质是氟 美斯针 刺毡、或者是玻璃纤维针 刺毡的话，那两者之间间隙要达到15mm才可以；一个原因，除尘布袋材质的厚度不同！





除尘布袋与骨架之间是否合适：



除尘骨架安装之前要先检查除尘布袋与除尘骨架质量是否合格，布袋要求无脱线，跳线，无线头，布袋尺寸要与骨架直径相吻合。还要检查布袋的材质与所订购的是否相吻合。若有差异，请尽快联系供方进行调换。质量好的除尘骨架要求外表光滑，无 毛刺，无漏焊，简便的方法是眼观无开焊部位，手袋白纱手套，无挂线即可。



好的除尘骨架应有足够的强度、刚度、垂直度和尺寸的准确度，以防受压变形，运输中损坏,滤袋装入除尘器后相互接触以及装袋困难、袋框摩擦等情况的发生；在制作过程中，所有的焊点要牢固，不允许有脱焊、虚焊和漏焊；要求表面光滑、挺直,不产生毛刺,焊 接均匀。表面处理可选择喷塑或者有 机硅处理。有温度湿度要求防腐性能的可选择镀锌或者不锈钢材质。





影响除尘骨架以上问题的因素：



1：骨架筋直径太细，因为市场环境，请甄别选用合适的钢筋直径。



2：筋的数量太少，造成骨架受力和支撑达不到标准



3：非标准化机械焊 接，焊点粗糙，如果布袋做小了直径，可能会划伤布袋。



4：原料拉丝不标准或者原料材质缺 陷，导致筋表面钢材原子破裂，起毛刺
